HLD-SC 600是中國船級社(CCS)和DNV-GL型式認可的海蘭信最新一代全數字化船舶操舵控制系統。系統提供HeadingControl航向控制、Track Control航跡控制、以及Course Control航跡向控制。
HLD-SC 600是中國船級社(CCS)和DNV-GL型式認可的海蘭信最新一代全數字化船舶操舵控制系統。系統提供HeadingControl航向控制、Track Control航跡控制、以及Course Control航跡向控制。
HLD-SC 600型船舶操舵控制系統采用了先進的在線辨識船模動態調整參數技術，控制精度高，操舵次數少，有效減少燃料的消耗和對舵機系統的磨損，降低船舶運營成本。
適用范圍廣
● 模塊化設計，所有模塊均采用標準尺寸或標準尺寸的倍數。

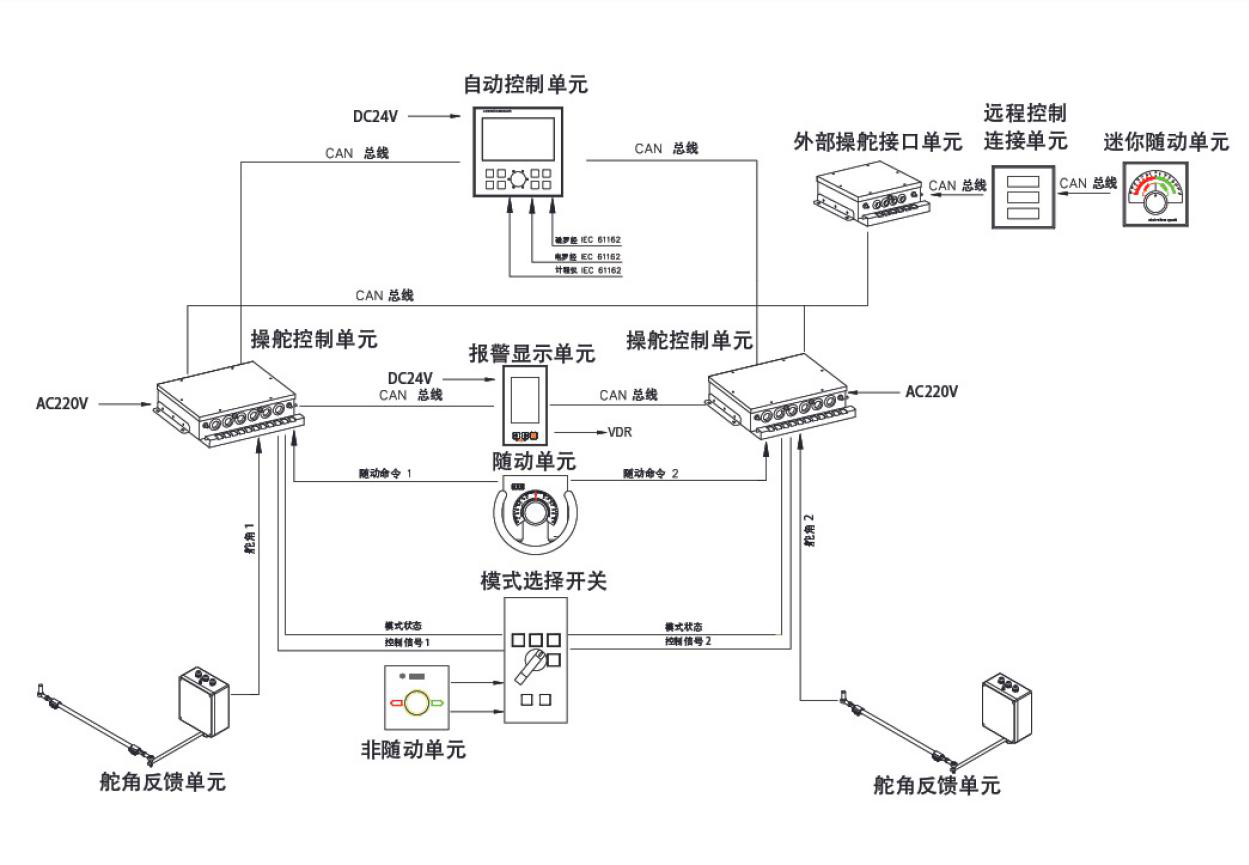

● 采用不同的模塊組合方式可滿足對不同舵機的支持，如單舵系統、雙舵系統；液壓舵機、力矩馬達舵機或比例閥舵機等。
● 可單獨提供自動舵，適合與DP系統、全回轉舵/舵槳系統聯合應用。
● 可單獨提供兩翼操作單元、舵機簡操箱、舵機報警等設備。
● 適用于商船、公務船、海洋工程船及小型漁船等各種船型。
高可靠性
● 采用在線自監測技術，隨時檢測系統異常；
● 采用嚴格的通道隔離技術，確保各控制通道互不影響。
人機界面友好
● 全彩色觸摸屏設計，7英寸大屏，觸摸屏與按鍵兩種操作方式。提供中英文雙語界面切換功能。
易于安裝維護
● 獨創的標定校正技術，簡化了舵角反饋單元連桿的安裝。
智能報警系統
● 可以記錄100條歷史報警，每條報警信息配有故障修復指南。
多種自動控制功能
● 支持航向控制，航跡向控制，航跡控制。
大數據統計
● 系統可以記錄2小時的航向和舵角信息，幫助船員糾正操舵習慣。
HLD-TCS 600 航跡控制系統
● 電子海圖HLD-ECDIS600
● 自動操舵儀HLD-TCS600
系統功能：
● 系統提供等航向和大圓航向功能，大圓航向功能可以使遠洋骯行船舶按地球上最短航程骯行
● 系統提供航線檢查功能，在執行之前對用戶規劃的航線進行合理性、安全性和可操縱性的檢查
● 系統提供輔助轉彎功能，使船舶自動按照用戶設置的轉彎過程平穩過渡到下一航路段上
系統性能：
● 控制性能：三級海況下，航跡偏差小于0.1海里100米，航跡控制符合Category C標準
|
供電電壓 |
● 220/380/440V AC ● 24V DC(18-36V DC) |
信號輸出 |
● 輸出到舵機的信號 觸點輸出（0.5A/110VDC , 4.0 A /24VDC） 電壓輸出（+/-10 V DC?最大5mA） 電流輸出（4~20mA） ● 輸出到VDR的信號 NMEA 語句,HTD,RSA，ALR ● 報警輸出 偏航報警、羅經差異報警、隨動放大系統故障報警、自動失效報警、低速報警、舵角限值報警、舵機報警（可選） ● 狀態輸出 手柄生效狀態提示、手輪生效狀態提示、越控狀態提示、當前航向、設定航向、當前航向源、當前操舵模式、當前速度、當前轉向率、當前舵令、舵角、舵角限值及系統狀態信息 |
|
功耗 |
● 40W |
||
|
極限溫度 |
● 工作 -15°C-55°C ● 存儲 -25°C-70°C |
||
|
信號輸入 |
● 電羅經 NMEA 語句 HDT,THS ● 磁羅經 NMEA 語句 HDT,HDG ● 計程儀 NMEA 語句VTG,VHW,VBW |
||
|
符合規范 |
● ISO 11674 ● EN/IEC 62065 ● EN/IEC 61162-1/2 ● EN/IEC 60945 ● ISO 16329 ● IEC 61174 |
符合規范 |
● IEC 62288 ● A.342(IX)、A.694(17),MSC.64(67)Annex3 ● CCS《鋼質船舶入級規范》 ● SC-94 |
